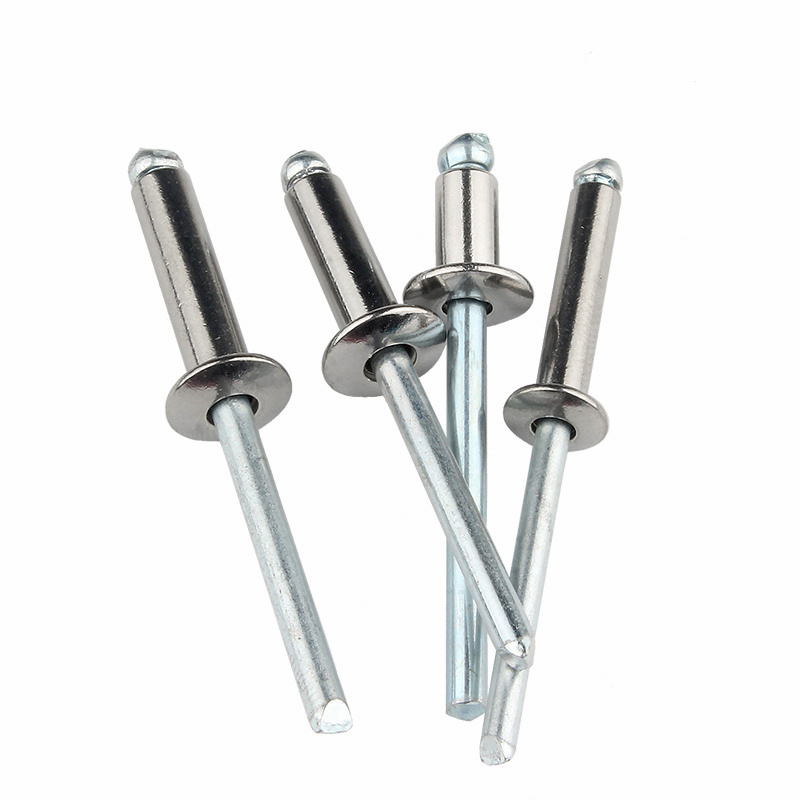

Nity zrywalne, znane również jako nity zrywalne, to trwałe mechaniczne elementy złączne stosowane, gdy dostępna jest tylko jedna strona przedmiotu obrabianego. Składają się z cylindrycznego korpusu (skorupy) z trzpieniem przechodzącym przez środek. Podczas montażu trzpień jest wciągany do skorupy, co powoduje odkształcenie ślepej strony i utworzenie dodatkowej głowicy, która zaciska ze sobą materiały.
Termin „ślepy” odnosi się do warunków montażu, a nie do samego łącznika. Ten typ nitów jest szeroko stosowany w montażu samochodów, produkcji blach, konstrukcjach lotniczych, okładzinach budynków i ogólnej produkcji, gdzie dostęp jest ograniczony do jednej strony.
Nit zrywalny składa się z czterech kluczowych sekcji:
| Część | Opis |
| Korpus nitu (skorupa) | Pusty cylinder z wstępnie uformowaną główką (zwykle wypukły lub wpuszczany) |
| Kleszczak | Wewnętrzny trzpień z punktem przerwania zaprojektowanym tak, aby oddzielał się przy określonej sile rozciągającej |
| Głowica ustalająca (na narzędziu) | Element narzędzia, który chwyta trzpień i zapewnia siłę ciągnącą |
| Głowa ślepa | Odkształcona część powstająca podczas osadzania, zaciskająca materiały od niedostępnej strony |
Zasada działania: Nitownica chwyta trzpień i wyciąga go na zewnątrz. W miarę wycofywania trzpienia jego powiększona końcówka wymusza promieniowe rozszerzanie korpusu nitu po ślepej stronie, tworząc główkę w kształcie główki. Przy określonym napięciu trzpień pęka w miejscu szyjki, pozostawiając osadzony nit na miejscu.
Wybór materiału nitów powinien opierać się na łączonym materiale podstawowym, narażeniu na środowisko i wymaganiach dotyczących obciążenia mechanicznego.
Nity aluminiowe (z trzpieniem stalowym lub aluminiowym)
Najpopularniejszy typ, odpowiedni do montażu ogólnego
Lekka, umiarkowana wytrzymałość na ścinanie i rozciąganie
Stosowany do blachy, kanałów HVAC, produktów konsumenckich, wnętrz samochodowych
Nity stalowe (ocynkowane lub gładkie)
Wyższa wytrzymałość niż aluminium
Nadaje się do zastosowań konstrukcyjnych i materiałów o dużej grubości
Stosowany w konstrukcjach stalowych, osłonach maszyn, sprzęcie przemysłowym
Nity ze stali nierdzewnej
Odporny na korozję, odpowiedni do zastosowań zewnętrznych i morskich
Wyższa wytrzymałość i twardość wymaga silniejszych narzędzi instalacyjnych
Stosowany w sprzęcie morskim, okładzinach architektonicznych, sprzęcie do przetwarzania chemicznego
Nity miedziane i mosiężne
Dobra przewodność elektryczna i odporność na korozję
Stosowany w zastosowaniach elektrycznych, sprzęcie dekoracyjnym, wyrobach skórzanych
Nity monelowe (stop niklowo-miedziany).
Doskonała odporność na korozję w wodzie morskiej i środowisku chemicznym
Wysoka wytrzymałość i odporność na temperaturę
Stosowany w inżynierii morskiej, zakładach chemicznych, konstrukcjach offshore
Średnica: Średnica nitu odnosi się do zewnętrznej średnicy korpusu. Typowe rozmiary to 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). Wybór średnicy opiera się na wymaganiach dotyczących nośności: większe średnice zapewniają większą wytrzymałość na ścinanie i rozciąganie.
Zakres chwytu: Jest to całkowita grubość łączonych materiałów. Każdy rozmiar nitu obejmuje określony zakres chwytu, zwykle zapewniany przez producenta.
| Średnica | Typowy zakres chwytu | Grubość aplikacji |
| 2,4 mm | 1,0 ~ 3,0 mm | Cienka blacha i elektronika |
| 3,2 mm | 1,5 ~ 4,5 mm | Lekka blacha |
| 4,0 mm | 2,0 ~ 5,0 mm | Montaż średniego arkusza |
| 4,8 mm | 2,5 ~ 6,5 mm | Ogólne połączenia konstrukcyjne |
| 6,4 mm | 3,0 ~ 8,0 mm | Zastosowania o dużej wytrzymałości |
Najważniejsza zasada: zakres chwytu musi pokrywać się z rzeczywistą grubością materiału. Zbyt krótki nit nie będzie w stanie uformować prawidłowego łba ślepego, co doprowadzi do uszkodzenia połączenia. Jeśli jest zbyt długi, trzpień może nie pęknąć całkowicie, pozostawiając wystający nadmiar korpusu.
Prawidłowe przygotowanie otworu ma kluczowe znaczenie dla niezawodnego działania nitu.
Średnica otworu: Otwór powinien być o 0,1 ~ 0,2 mm większy niż średnica korpusu nitu. Nadwymiarowe otwory zmniejszają wytrzymałość na ścinanie i umożliwiają ruch złącza. Otwory o zbyt małym rozmiarze mogą uszkodzić korpus nitu podczas osadzania i powodować trudności w osadzaniu.
| Średnica nitu | Zalecany rozmiar otworu |
| 2,4 mm | Φ2,5 ~ 2,6 mm |
| 3,2 mm | Φ3,3 ~ 3,4 mm |
| 4,0 mm | Φ4,1 ~ 4,2 mm |
| 4,8 mm | Φ4,9 ~ 5,0 mm |
| 6,4 mm | Φ6,5 ~ 6,6 mm |
Odległość od krawędzi: Środek otworu powinien znajdować się w odległości co najmniej 2× średnicy nitu od krawędzi materiału. Niewystarczający odstęp od krawędzi prowadzi do wyrywania materiału pod obciążeniem nitu.
Wyrównanie materiału: Wszystkie warstwy muszą być odpowiednio wyrównane przed wierceniem lub wykrawaniem. Należy usunąć zadziory z obu stron otworu, aby korpus nitu przylegał równo do przedmiotu obrabianego.
Krok 1: Wybierz odpowiedni nit. Sprawdź, czy średnica, zakres chwytu i materiał są odpowiednie do zastosowania.
Krok 2: Przygotowanie detali Wywierć lub przebij otwory we wszystkich warstwach. Remove burrs and clean surfaces. Zaciśnij materiały razem, aby zapobiec rozdzieleniu się podczas nitowania.
Krok 3: Włóż nit Przełóż nit przez otwór od dostępnej strony. Wstępnie uformowana główka powinna przylegać płasko do górnej powierzchni. Upewnij się, że korpus nitu przechodzi całkowicie przez wszystkie warstwy.
Krok 4: Umieścić nitownicę. Założyć odpowiednią końcówkę na nitownicę. Umieść nasadkę na trzpieniu nitu, zapewniając pełne połączenie.
Krok 5: Uruchom narzędzie. Ściśnij lub aktywuj narzędzie, aby wyciągnąć trzpień. Kontynuuj, aż trzpień złamie się w wyznaczonym miejscu szyjki. Prawidłowo ustawiony nit pokaże, że ślepy łeb jest w pełni uformowany, a uszkodzony trzpień równo z łbem fabrycznym lub nieco poniżej niego.
Krok 6: Sprawdź instalację Sprawdź, czy:
Głowica fabryczna jest osadzona równo z materiałem
Nie ma szczeliny pomiędzy materiałami
Główka żaluzji jest w pełni uformowana (widoczna z dostępnej strony po podciągnięciu materiału, jeśli ma to zastosowanie)
Złamanie trzpienia jest czyste i na właściwej głębokości
| Wada | Obserwowalny znak | Prawdopodobna przyczyna |
| Niekompletna ślepa głowa | Ślepa strona wykazuje niewielkie lub żadne odkształcenie | Nit za długi w stosunku do grubości materiału; niewystarczająca siła uciągu |
| Złamany trzpień przed osadzeniem | Trzpień pęka bez użycia materiałów mocujących | Za mała końcówka narzędzia; nit za krótki; nadmierne nagromadzenie materiału |
| Uszkodzona głowica fabryczna | Pęknięcia lub odkształcenia po dostępnej stronie | Nadmierna siła; źle ustawione narzędzie; kruchy materiał |
| Luźne złącze | Po ustawieniu materiały można rozdzielić lub przenieść | Nieprawidłowy zakres chwytu; otwór zbyt duży; niewystarczający cykl wiązania |
| Trzpień utknął w narzędziu | Trzpień nie wysuwa się po zerwaniu | Nosek noszony; ciała obce w narzędziu; nieprawidłowy rozmiar noska |
| Otwór owalny lub zdeformowany | Kształt otworu zniekształcony po osadzeniu | Otwór powiększony; materiały źle ułożone; nadmierne obciążenie boczne |
Ręczne szczypce do nitów Odpowiednie do okazjonalnego użytku i lekkich zastosowań. Dostępne modele do nitów o średnicy do 4,8 mm. Konstrukcja dźwigni jest różna: pojedynczy uchwyt do małych nitów, złożone działanie do większych rozmiarów.
Pneumatyczne pistolety do nitowania Narzędzia pneumatyczne odpowiednie do produkcji wielkoseryjnej. Oferują stałą siłę uciągu i krótsze czasy cykli. Wymagane w przypadku nitów o dużej średnicy i typów stali nierdzewnej. Dopływ powietrza zazwyczaj 5 ~ 7 barów.
Nitownice zasilane akumulatorowo Przenośne i odpowiednie do zastosowań w terenie. Zapewniają siłę wystarczającą dla większości nitów ogólnego przeznaczenia o średnicy do 4,8 mm. Technologia akumulatorowa zapewnia wygodę pracy bezprzewodowej, ale przy ograniczonej pojemności cykli na jednym ładowaniu.
Nitownice hydrauliczne i serwo Stosowane do ciężkich zastosowań przemysłowych, w tym do nitów konstrukcyjnych o dużej wytrzymałości. Zapewnij precyzyjne monitorowanie siły uciągu i śledzenie danych w celu zapewnienia jakości.
Wybór nasadki: Każda średnica nitu wymaga odpowiedniego nasadki. W przypadku zmiany rozmiaru nitów konieczna jest wymiana nosków. Niektóre narzędzia oferują systemy szybkiej wymiany zwiększające wydajność produkcji.
Połączenia nitami zrywalnymi są zwykle projektowane na obciążenia ścinające (siły równoległe do płaszczyzny połączenia), a nie na pierwotne obciążenia rozciągające (siły rozciągające materiały).
Wytrzymałość na ścinanie to maksymalna siła, jaką nit może wytrzymać prostopadle do swojej osi. Jest to główny parametr projektowy dla większości połączeń zakładkowych.
Wytrzymałość na rozciąganie to maksymalna siła rozciągająca, jaką nit może wytrzymać wzdłuż swojej osi. Generalnie niższa niż wytrzymałość na ścinanie dla większości typów nitów zrywalnych.
Odporność na zmęczenie: Nity zrywalne mają niższą odporność na zmęczenie w porównaniu z nitami pełnymi ze względu na pusty korpus i koncentrację naprężeń w otworze trzpienia. W przypadku obciążeń cyklicznych należy wziąć pod uwagę nity konstrukcyjne lub nity o dużej wytrzymałości (takie jak monel lub stal).
Zalecenia dotyczące projektu złącza: Użyj wielu nitów w układzie schodkowym zamiast pojedynczego nitu w mocno obciążonym połączeniu. Minimalny odstęp pomiędzy nitami wynosi 3× średnica nitu, aby uniknąć osłabienia materiału.
Kontaktujące się ze sobą różne materiały stwarzają ryzyko korozji galwanicznej. Wybierz materiał nitu zgodny z materiałem podstawowym.
| Materiał bazowy | Zalecany materiał nitów |
| Blacha aluminiowa | Aluminium (dopuszczalny trzpień stalowy) |
| Blacha stalowa (malowana/niemalowana) | Stal (ocynkowana) lub stal nierdzewna |
| Blacha ze stali nierdzewnej | Stal nierdzewna |
| Stopy miedzi | Mosiądz lub miedź |
| Środowiska morskie | Monel lub stal nierdzewna 316 |
Zasada: Nity powinny być katodowe (bardziej szlachetne) w stosunku do materiału podstawowego, aby uniknąć przyspieszonej korozji materiału podstawowego. If uncertain, insulate with sealant or gaskets.
Uszczelnione nity: posiadają zamknięty korpus, który zapobiega wyciekom wody lub gazu przez środek. Stosowany w zastosowaniach wodoodpornych, zbiornikach ciśnieniowych i konstrukcjach narażonych na warunki atmosferyczne.
Nity z wieloma uchwytami: zaprojektowane z myślą o szerszym zakresie uchwytu, zmniejszając wymagania dotyczące zapasów. Nadaje się do zastosowań z materiałami o różnej grubości.
Nity samoprzebijane (SPR): instalowane bez wstępnie nawierconych otworów. Nit przebija górną warstwę i rozszerza się do dolnej warstwy. Stosowany przy montażu nadwozi samochodowych, szczególnie do połączeń aluminiowych i mieszanych.
Nity zrywalne: łeb trzpienia pozostaje uwięziony w korpusie nitu po osadzeniu, zapobiegając wypadnięciu trzpienia. Wymagane w zastosowaniach, w których luźne trzpienie mogą spowodować zanieczyszczenie (przetwarzanie żywności, elektronika).
Nity rowkowane: mają rowkowany korpus, który zapewnia lepszą wydajność podciągania w miękkich materiałach, takich jak plastik, drewno lub kompozyty.
Nity należy przechowywać w suchych i czystych warunkach, chronionych przed wilgocią i zanieczyszczeniami. Nity aluminiowe i stalowe mogą utleniać się w wilgotnym środowisku, wpływając na skuteczność wiązania i odporność na korozję.
Do momentu użycia przechowywać w oryginalnym opakowaniu
Utrzymuj wilgotność w miejscu przechowywania poniżej 60%
Unikaj narażenia na oleje, rozpuszczalniki i pyły przemysłowe
Rotuj zapasy według zasady „pierwsze weszło, pierwsze wyszło”.
Nity przechowywane przez dłuższy czas (ponad 24 miesiące) należy przed użyciem sprawdzić pod kątem korozji lub degradacji
Kontrola wzrokowa (kontrola instalacji):
Głowa fabryczna jest płaska i koncentryczna
Przerwa na trzpieniu jest czysta i widoczna poniżej główki
Żadnych pęknięć i zniekształceń po obu stronach
Próba rozciągania: Okresowo poddawaj próbkę nitów próbie rozciągania za pomocą testera rozciągania, aby potwierdzić, że wartości ścinania i rozciągania odpowiadają specyfikacjom. Minimum sample: 5 rivets per batch.
Test przyczepności: Sprawdź, czy pozostała długość trzpienia wewnątrz nitu osadzającego mieści się w dopuszczalnych granicach (zwykle 0,5 ~ 1,5 mm poniżej powierzchni łba).
Kontrola niszcząca: Przekrój wybranych nitów w celu sprawdzenia formowania ślepego łba i potwierdzenia odpowiedniego odkształcenia materiału. Jest to szczególnie ważne podczas walidacji procesu i walidacji zmiany narzędzia.
| Problem | Natychmiastowa kontrola | Rozwiązanie |
| Nit obraca się w otworze | Średnica otworu jest za duża | Wymień na nit o większej średnicy; prawidłowy rozmiar otworu |
| Nie można włożyć nitu | Średnica otworu jest za mała | Rozwiercić otwór do odpowiedniego rozmiaru |
| Narzędzie nie może ciągnąć | Nieprawidłowy nosek lub zużyta szczęka narzędzia | Wymienić nosek; narzędzie serwisowe |
| Trzpień pęka zbyt wcześnie | Za krótki zakres chwytu | Użyj dłuższego nitu uchwytowego |
| Trzpień się nie złamie | Niewystarczająca siła uciągu | Użyj potężniejszego narzędzia; sprawdź ciśnienie powietrza |
| Ślepa głowa nie uformowana | Nit jest za długi lub narzędzie działa nieprawidłowo | Sprawdź zakres chwytu; sprawdź działanie narzędzia |
| Materiały oddzielają się po ustawieniu | Niewystarczająca siła mocowania | Skróć zakres chwytu; zwiększyć dokładność dopasowania otworu |
Niniejsza instrukcja zawiera podstawowe informacje dotyczące wyboru i montażu nitów zrywalnych. W przypadku zastosowań krytycznych należy zapoznać się ze specyfikacjami technicznymi producenta i przed rozpoczęciem produkcji przeprowadzić testy kwalifikacyjne na reprezentatywnych zespołach.
